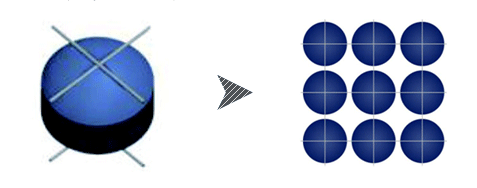

GVSⅠ(캡슐/와이어메쉬형) 2Mx2M 모듈에 관한 구분,슬래브 두께, 경량체 규격, 하중저감, 경간의 정보가 들어있는 표
구분 |
슬래브 두께 (mm) |
경량체규격 |
하중저감 (%) |
경간(m) |
직경 |
높이 |
간격 |
연속스팬 |
캔틸레버 |
단순지간 |
GVSⅠ 230 |
230 |
220 |
130 |
50 |
27 |
8.0 |
2.6 |
6.0 |
GVSⅠ 250 |
250 |
220 |
150 |
50 |
26 |
8.8 |
2.9 |
6.6 |
GVSⅠ 300 |
300 |
220 |
200 |
50 |
32 |
10.8 |
3.5 |
8.1 |
GVSⅠ 350 |
350 |
220 |
250 |
50 |
34 |
12.8 |
4.2 |
9.6 |
GVSⅠ 400 |
400 |
220 |
300 |
50 |
37 |
14.8 |
4.8 |
11.1 |
GVSⅠ 450 |
450 |
350 |
350 |
50 |
36 |
16.8 |
5.5 |
12.6 |
GVSⅠ 500 |
500 |
350 |
400 |
50 |
38 |
18.8 |
6.1 |
14.1 |
GVSⅠ 550 |
550 |
350 |
450 |
50 |
40 |
20.8 |
6.8 |
15.6 |
GVSⅠ 600 |
600 |
350 |
500 |
50 |
40 |
22.8 |
6.8 |
17.1 |
GVSⅠ 650 |
650 |
350 |
550 |
50 |
41 |
- |
- |
- |
GVSⅠ 700 |
700 |
350 |
600 |
50 |
43 |
- |
- |
- |
※ 특징
- 1.상하부 와이어 메쉬로 고정
- 2.넓은 평면에 유리, 시공성 좋음
- 집중하중 완화, 타설 시 강성 높음
- 3.균열 제어에 유리

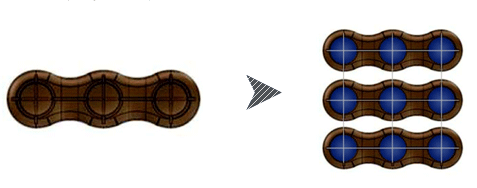

GVSⅡ (땅콩/프레임형) 0.3Mx0.9M & 0.9Mx0.9M 모듈에 관한 1-way,슬래브 두께, 경량체 규격, 하중저감, 경간의 정보가 들어있는 표
1-way |
슬래브 두께 (mm) |
경량체규격 |
하중저감 (%) |
경간(m) |
높이 |
간격 |
연속스팬 |
GVSⅡ 180 |
180 |
110 |
40 |
28 |
5.4 |
GVSⅡ 200 |
200 |
130 |
40 |
32 |
6.0 |
GVSⅡ 220 |
220 |
150 |
40 |
36 |
6.6 |
GVSⅡ 250 |
250 |
180 |
40 |
40 |
7.5 |
GVSⅡ 270 |
270 |
200 |
40 |
42 |
8.1 |
GVSⅡ (땅콩/프레임형) 0.3Mx0.9M & 0.9Mx0.9M 모듈에 관한 2-way,슬래브 두께, 경량체 규격, 하중저감, 경간의 정보가 들어있는 표
2-way |
슬래브 두께 (mm) |
경량체규격 |
하중저감 (%) |
경간(m) |
높이 |
간격 |
연속스팬 |
GVSⅡ 210 |
210 |
110 |
40 |
24 |
7.0 |
GVSⅡ 230 |
230 |
130 |
40 |
28 |
8.0 |
GVSⅡ 250 |
250 |
150 |
40 |
31 |
8.8 |
GVSⅡ 280 |
280 |
180 |
40 |
35 |
9.8 |
GVSⅡ 300 |
300 |
200 |
40 |
38 |
10.8 |
※ 특징
- 1. 상부 플라스틱 모듈프레임으로 고정
- 2. 하중 흐름이 1방향일 경우 적용
- 3. 중공율 극대화
- 4. Deck에 적용

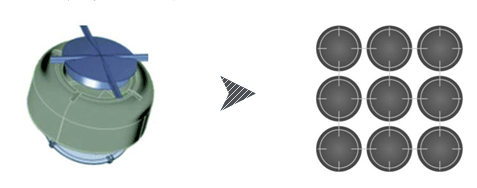

GVSⅢ (캡슐/모듈프레임형) 0.9Mx0.9M 모듈에 관한 구분,슬래브 두께, 경량체 규격, 하중저감, 경간의 정보가 들어있는 표
구분 |
슬래브 두께 (mm) |
경량체규격 |
하중저감 (%) |
경간(m) |
직경 |
높이 |
간격 |
연속스팬 |
캔틸레버 |
단순지간 |
GVSⅢ 210 |
210 |
260 |
110 |
40 |
21 |
7.0 |
2.2 |
6.0 |
GVSⅢ 230 |
230 |
260 |
130 |
40 |
24 |
8.0 |
2.6 |
6.0 |
GVSⅢ 250 |
250 |
260 |
150 |
40 |
27 |
8.8 |
2.9 |
6.6 |
GVSⅢ 300 |
300 |
260 |
200 |
40 |
32 |
10.8 |
3.5 |
8.1 |
GVSⅢ 350 |
350 |
260 |
250 |
40 |
38 |
12.8 |
4.2 |
9.6 |
※ 특징
- 1. 상하부 플라스틱 모듈프레임으로 고정
- 2. 작은 평면일 때 유리
- 현장 재단이 최소화
- 3. 상부 스페이스캡의 설치로 전선관의 경로를 형성하여 중공체와 간섭 최소화 가능

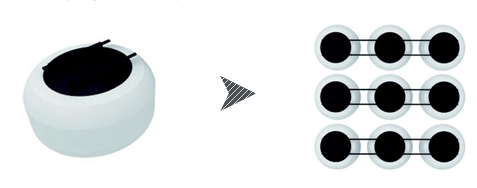

GVSⅣ (캡슐/분리 프레임형) 0.3Mx0.9M 모듈에 관한 구분,슬래브 두께, 경량체 규격, 하중저감, 경간의 정보가 들어있는 표
구분 |
슬래브 두께 (mm) |
경량체규격 |
하중저감 (%) |
경간(m) |
직경 |
높이 |
간격 |
연속스팬 |
캔틸레버 |
단순지간 |
GVSⅣ 200 |
200 |
260 |
100 |
40 |
23 |
6.5 |
2.5 |
4.8 |
GVSⅣ 250 |
250 |
260 |
150 |
40 |
30 |
8.8 |
2.9 |
6.6 |
GVSⅣ 280 |
280 |
260 |
180 |
40 |
33 |
10.0 |
3.2 |
7.5 |
GVSⅣ 300 |
300 |
260 |
200 |
40 |
35 |
10.8 |
3.5 |
8.1 |
GVSⅣ 350 |
350 |
260 |
250 |
40 |
39 |
12.8 |
4.2 |
9.6 |
※ 특징
- 1. 상부 플라스틱 모듈프레임으로 고정
- 2. 철근트러스 데크를 적용한 2방향 중공슬래브 구조
- 3. 동바리 설치 최소화 - RC라멘조 데크공법과 동일
