GVS 효과

GVS 공법 중공체 종류별 제원

01. TVSⅠ (캡슐/와이어메쉬형) - 2Mx2M 모듈

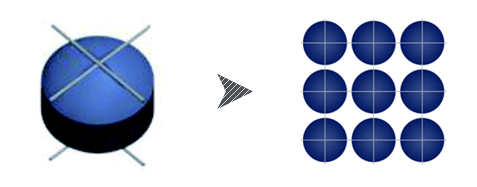

TVSⅠ 캡슐/와이어메쉬형
GVS I에 관한 정보가 있는 표

구분, 슬래브두께, 경량체 규격(적정, 높이, 간격), 하중저감, 경간(연속스팬, 캔틸레버, 단순지간 )의 정보가 있음.
구분 슬래브두께(mm) 경량체 규격(mm) 하중저감(%) 경간(mm)
직경 높이 간격 연속스팬 캔틸레버 단순지간
GVSⅠ 230 230 220 130 30 27 8.0 2.6 6.0
GVSⅠ 250 250 220 150 30 27 8.0 2.9 6.0
GVSⅠ 300 300 220 200 30 32 10.8 3.5 8.1
GVSⅠ 350 350 220 250 30 34 12.8 4.2 9.6
GVSⅠ 400 400 220 300 30 37 14.8 4.8 11.1
GVSⅠ 450 450 350 350 30 36 16.8 5.5 12.6
GVSⅠ 500 500 350 400 50 38 18.8 6.1 14.1
GVSⅠ 550 550 350 450 50 40 20.8 6.8 15.6
GVSⅠ 600 600 350 500 50 40 22.8 6.8 17.1
GVSⅠ 650 650 350 550 50 41 - - -
GVSⅠ 700 700 350 600 50 43 - - -
※ 특징
  1. 1. 상하부 와이어 메쉬로 고정
  2. 2. 넓은 평면에 유리, 시공성 좋음
    - 집중하중 완화, 타설 시 강성 높음
  3. 3. 균열 제어에 유리
02. TVSⅡ (땅콩/프레임형) - 0.3Mx0.9M & 0.9Mx0.9M 모듈

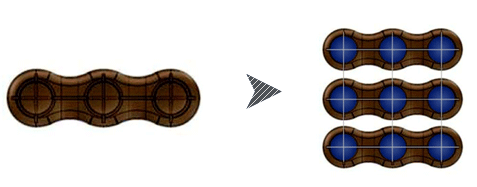

TVSⅡ 땅콩/프레임형
GVS II에 관한 정보가 있는 표

1-way, 슬래브두께, 경량체 규격(높이, 간격), 하중저감, 경간(연속스팬)의 정보가 있음.
1-way 슬래브두께(mm) 경량체 규격(mm) 하중저감(%) 경간(mm)
높이 간격 연속스팬
GVSⅡ 180 180 110 40 28 5.4
GVSⅡ 200 200 130 40 32 6.0
GVSⅡ 220 220 150 40 36 6.6
GVSⅡ 250 250 180 40 40 7.5
GVSⅡ 270 270 200 40 42 8.1
GVS II에 관한 정보가 있는 표

2-way, 슬래브두께, 경량체 규격(높이, 간격), 하중저감, 경간(연속스팬)의 정보가 있음.
2-way 슬래브두께(mm) 경량체 규격(mm) 하중저감(%) 경간(mm)
높이 간격 연속스팬
GVSⅡ 210 210 110 40 24 7.0
GVSⅡ 230 230 130 40 28 8.0
GVSⅡ 250 250 150 40 31 8.8
GVSⅡ 280 280 180 40 35 9.8
GVSⅡ 300 300 200 40 38 10.8
※ 특징
  1. 1. 상부 플라스틱 모듈프레임으로 고정
  2. 2. 하중 흐름이 1방향일 경우 적용
  3. 3. 중공율 극대화
  4. 4. Deck에 적용
03. TVSⅢ (캡슐/모듈프레임형) - 0.9Mx0.9M 모듈

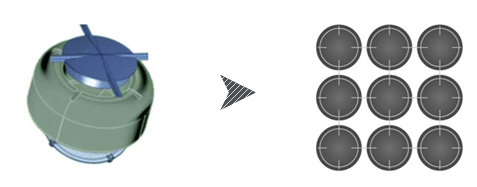

TVSⅢ 캡슐/모듈프레임형
TVSⅢ 에 관한 정보가 있는 표

구분, 슬래브두께, 경량체 규격(직경, 높이, 간격), 하중저감, 경간(연속스팬, 캔틸레버,단순지간)의 정보가 있음.
구분 슬래브두께(mm) 경량체 규격(mm) 하중저감(%) 경간(mm)
직경 높이 간격 연속스팬 캔틸레버 단순지간
GVSⅢ 210 210 260 110 40 21 7.0 2.2 6.0
GVSⅢ 230 230 260 130 40 24 8.0 2.6 6.0
GVSⅢ 250 250 260 150 40 27 8.8 2.9 6.6
GVSⅢ 300 300 260 200 40 32 10.8 3.5 8.1
GVSⅢ 350 350 260 250 40 38 12.8 4.2 9.6
※ 특징
  1. 1. 상하부 플라스틱 모듈프레임으로 고정
  2. 2. 작은 평면일 때 유리 - 현장 재단이 최소화
  3. 3. 상부 스페이스캡의 설치로 전선관의 경로를 형성하여 중공체와 간섭 최소화 가능

TVSⅣ (캡슐/분리 프레임형) - 0.3Mx0.9M 모듈

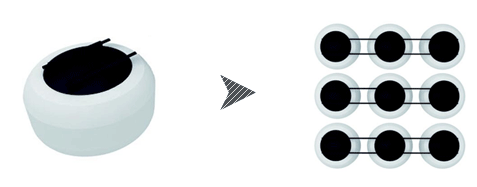

TVSⅣ 캡슐/분리 프레임형
TVSⅣ 에 관한 정보가 있는 표

구분, 슬래브두께, 경량체 규격(직경, 높이, 간격), 하중저감, 경간(연속스팬, 캔틸레버,단순지간)의 정보가 있음.
구분 슬래브두께(mm) 경량체 규격(mm) 하중저감(%) 경간(mm)
직경 높이 간격 연속스팬 캔틸레버 단순지간
GVSⅣ 200 200 260 100 40 23 6.5 2.5 4.8
GVSⅣ 250 250 260 150 40 30 8.8 2.9 6.6
GVSⅣ 280 280 260 180 40 33 10.0 3.2 7.5
GVSⅣ 300 300 260 200 40 35 10.8 3.5 8.1
GVSⅣ 350 350 260 250 40 39 12.8 4.2 9.6
※ 특징
  1. 1. 상부 플라스틱 모듈프레임으로 고정
  2. 2. 철근트러스 데크를 적용한 2방향 중공슬래브 구조
  3. 3. 동바리 설치 최소화
    - RC라멘조 데크공법과 동일
